Profilschienenkupplung - Reihe PKH / PKV JAKOB Antriebstechnik bietet für die horizontale oder vertikale Anbindung bzw. Trennung von Profilschienen, beispielsweise von Greiferschienen in Pressentransfers, mehrere Linearkupplungstypen an. Es stehen sowohl manuelle wie auch automatische Ausführungen mit Pneumatikbetrieb (PN=6bar) zur Auswahl. Sie können direkt oder mittels Adapterplatten an alle gängigen Schienenprofile angebaut werden und eignen sich auch hervorragend für Nachrüstungen oder nachträgliche Automatisierung. Die kraftverstärkende Keilmechanik (zum Patent angemeldet) schließt problemlos große Fügespalte zwischen Aktiv- und Passivteil und gewähr- leistet eine hohe Präzision und Steifigkeit. Die Betriebssicherheit wird durch eine elektrische Spannzustands- kontrolle und einer Mindestkraft aufgrund einer vorgespannten Druckfeder garantiert. Konstruktionsmerkmale: • Kraftverstärkung durch Keilspannmechanik • Exakter Fügevorgang trotz großer zulässiger Spaltmaße • robuste Werkstoffausführung in Stahl und Aluminium • Einfache Montage (Pneumatik) / günstige Betriebskosten / Wartungsfreundlich • Hohe Betriebssicherheit durch elektrische Zustandsabfrage (Initiator) und zusätzlicher Druckfedervorspannung | ||
Profilschienenkupplung - Reihe PVH-M • Einfache Anpassung an abweichende Profilquerschnitte (A x B) • horizontales Kuppeln mit hoher Präzision und Steifigkeit • manuelles Spannen mit hohen Spannkräften und selbsthemmender Mechanik | Datenblatt PVH-M PDF | |

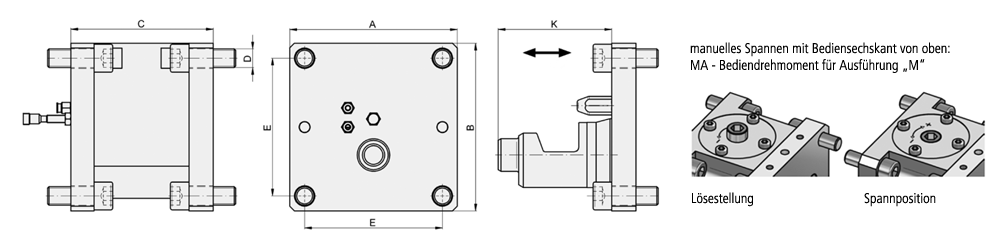

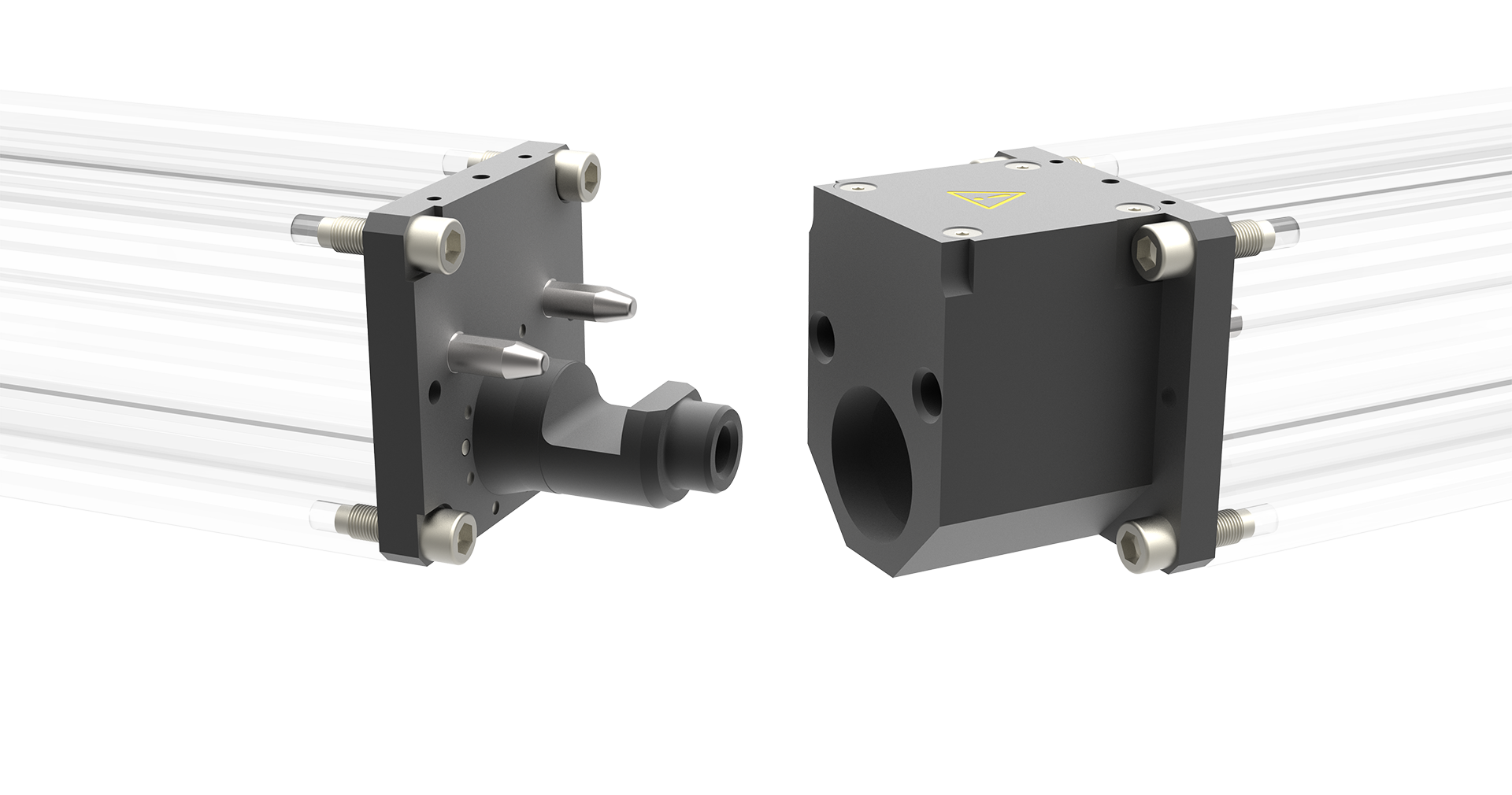

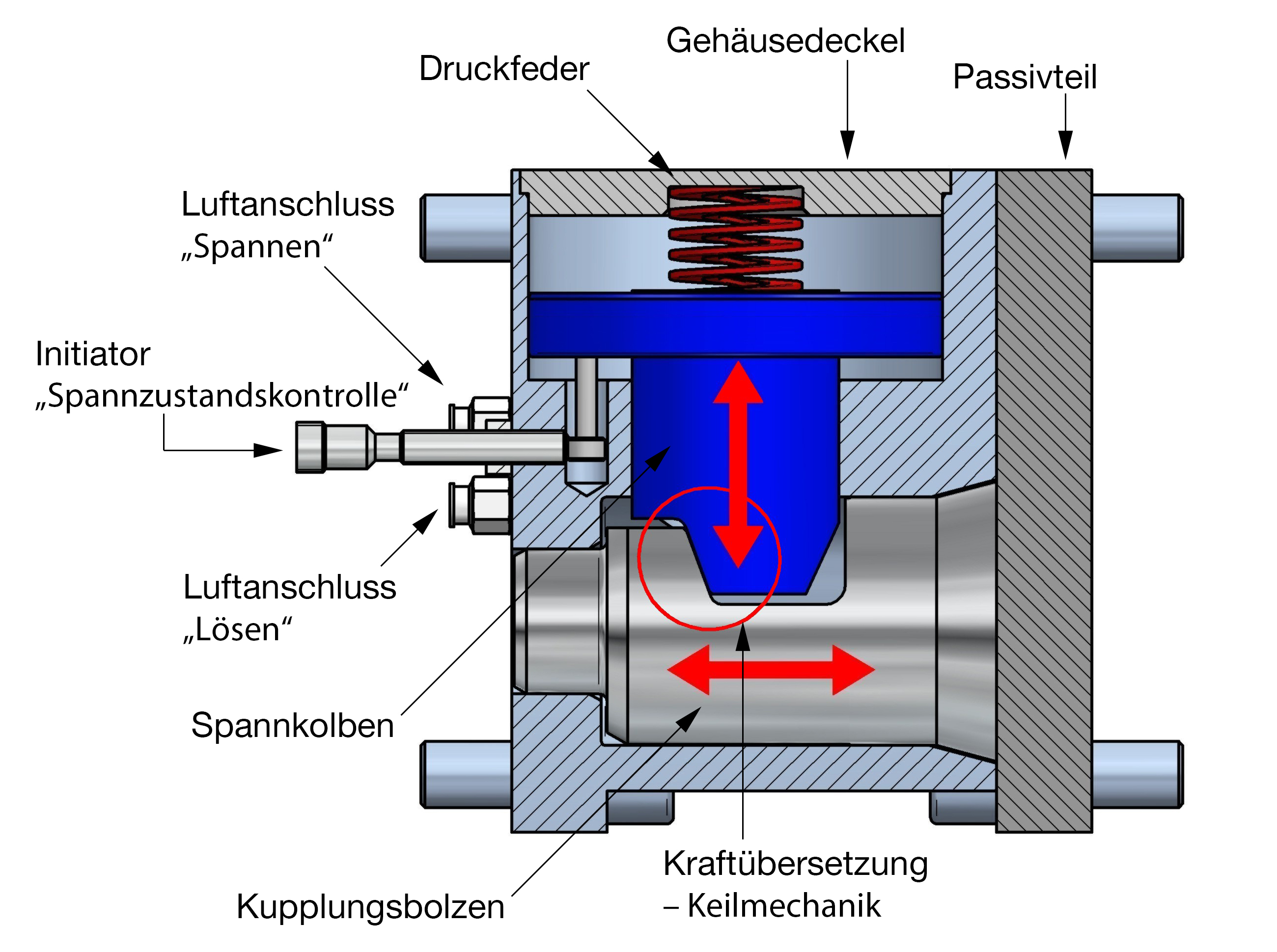

Profilschienenkupplung - Reihe PKH-P • horizontales Kuppeln mit hoher Präzision und Steifigkeit • automatisches Spannen mittels Pneumatik mit kurzen Wechselzeiten | Datenblatt PKH PDF 3d-STEP Daten Typenblatt PDF Betriebsanleitung |
|

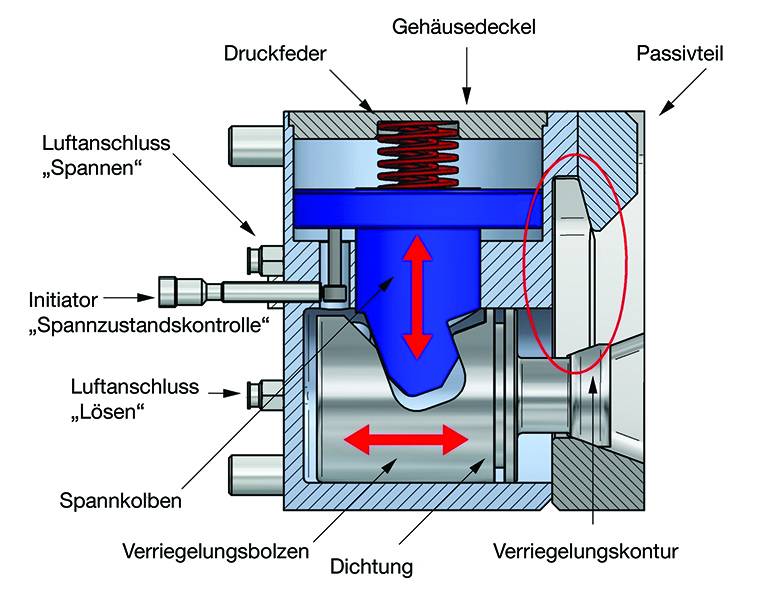

Profilschienenkupplung - Reihe PKV-P • vertikales Kuppeln mit hoher Präzision und Steifigkeit • automatisches Spannen mittels Pneumatik mit kurzen Wechselzeiten | Datenblatt PKV PDF 3d-STEP Daten Typenblatt PDF Betriebsanleitung |
|

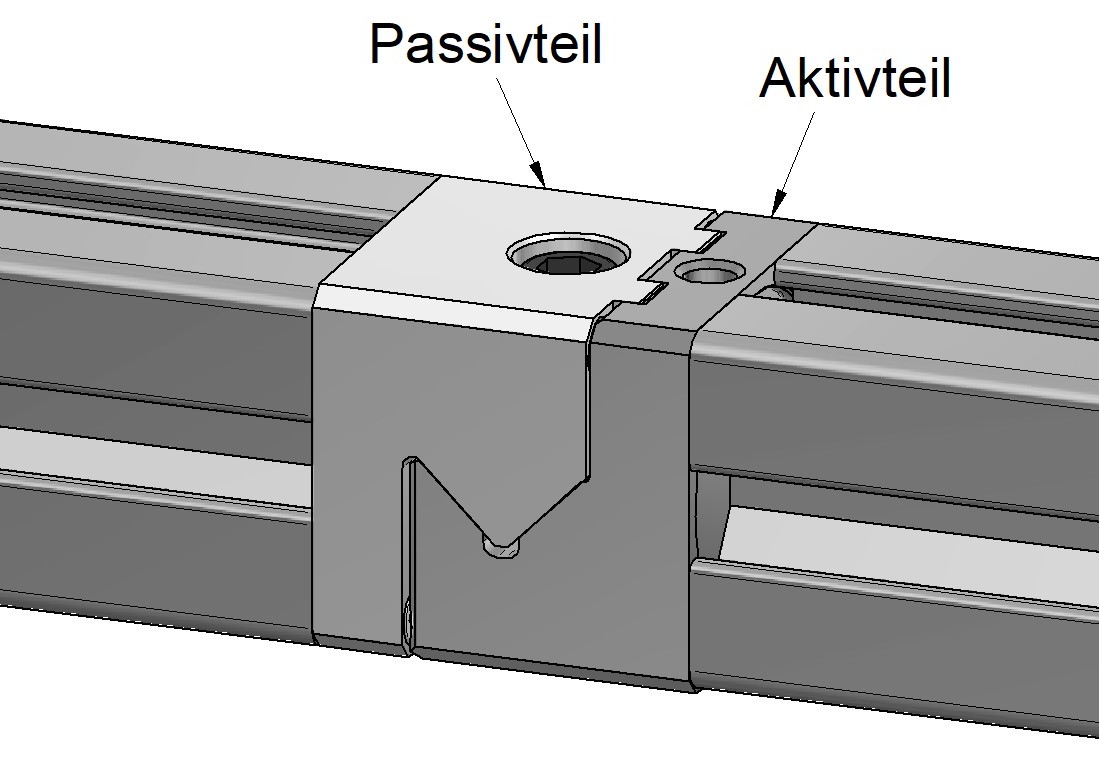

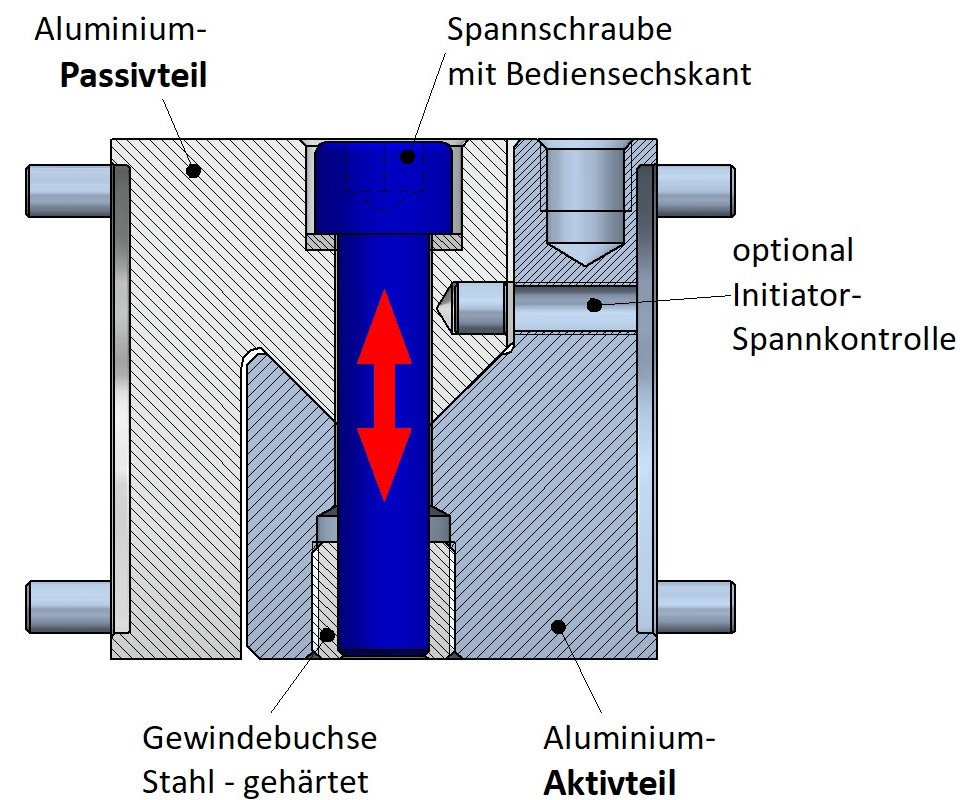

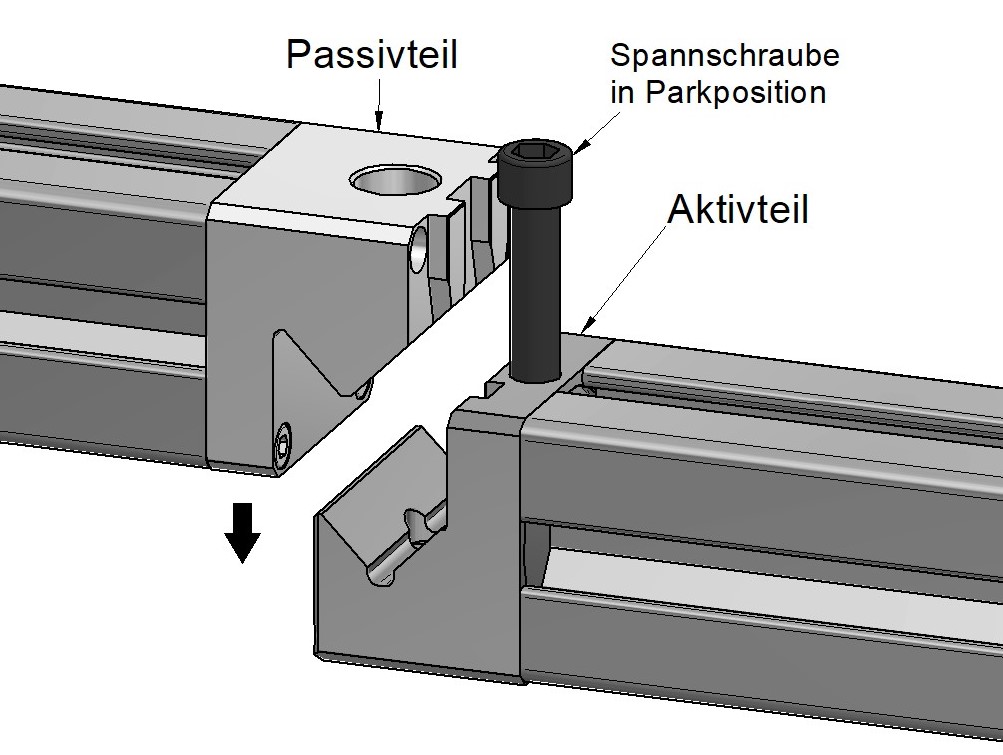

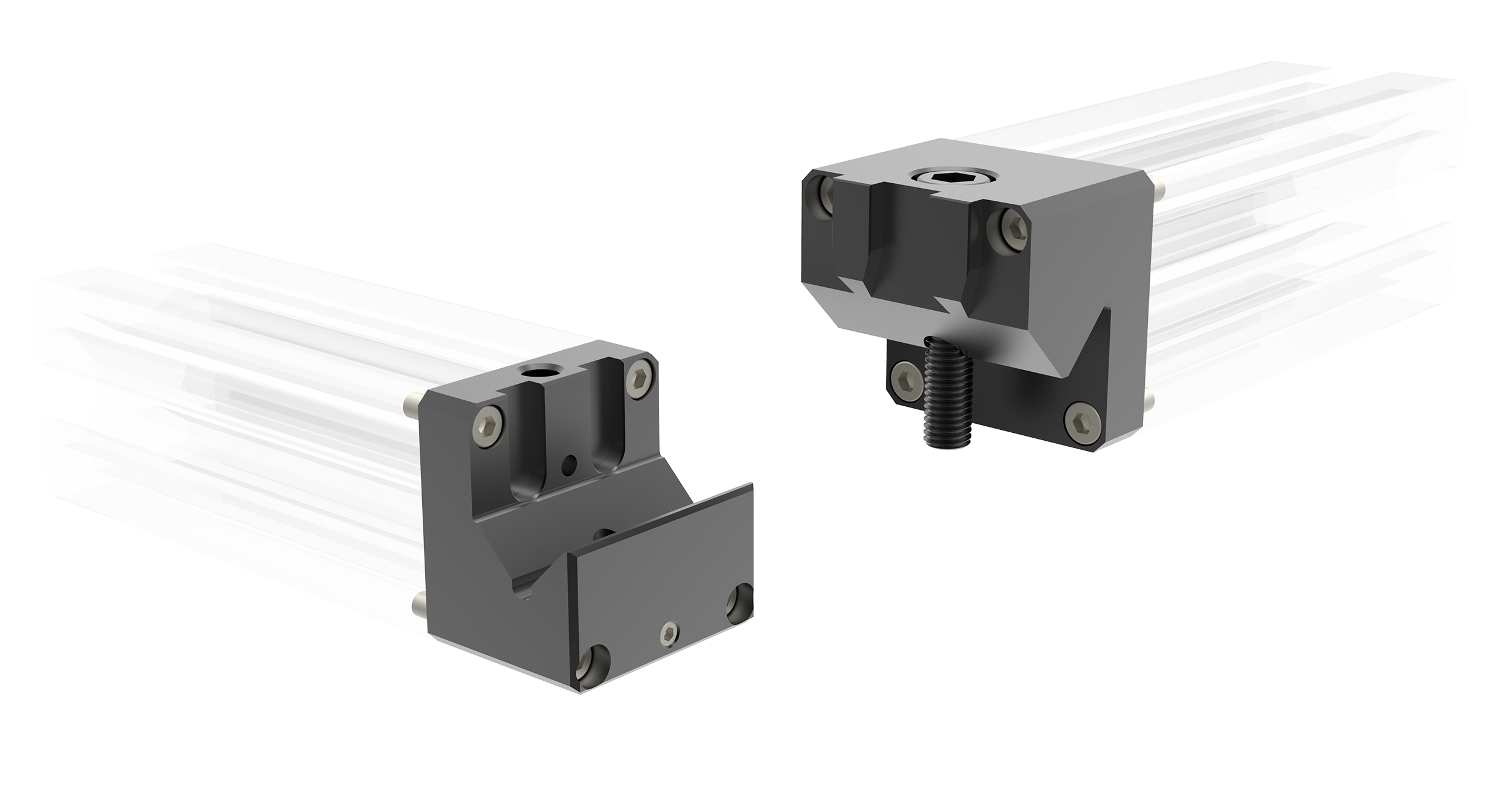

Profilschienenkupplung - Reihe PKP • vertikale Linearkupplung für manuelles Spannen • Aluminiumversion | Datenblatt PKP PDF Typenblatt PDF |
Galerie
Profilschienenkupplung PKV - vertikal fügend | |
Profilschienenkupplung PKH - horizontal fügend |
