Neue Produkte

WDB - Metallbalgkupplung mit Zwischenrohr
• variable Baulängen von 55 bis 300 mm
• ohne zusätzliche Zwischenlagerung
• spielfreie, exakte Drehmomentübertragung
• spezielle symmetrische Klemmnabe mit hoher Wuchtgüte und für hohe Betriebsdrehzahlen
Datenblatt PDF
Typenblatt PDF
3D-step-file

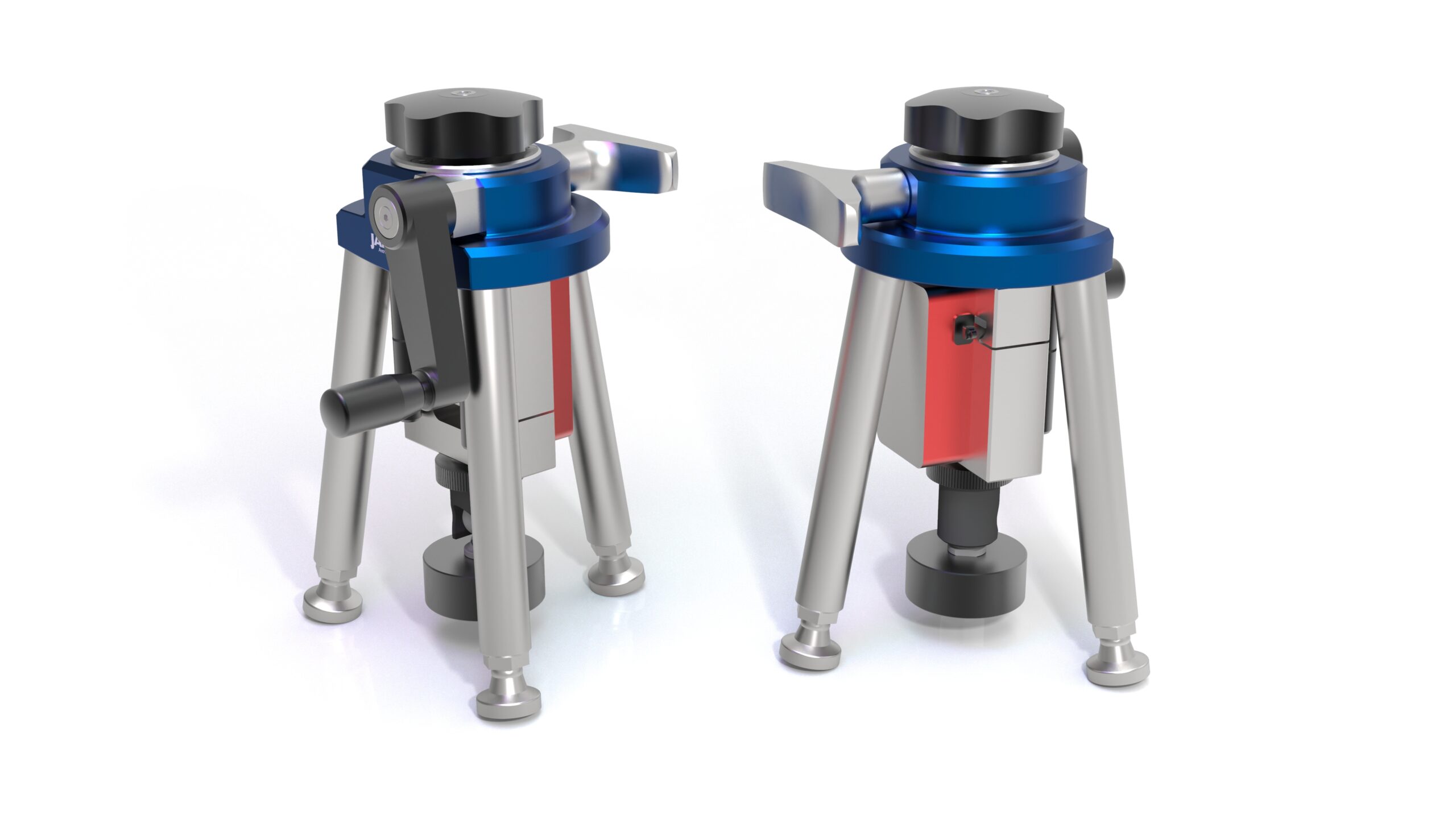

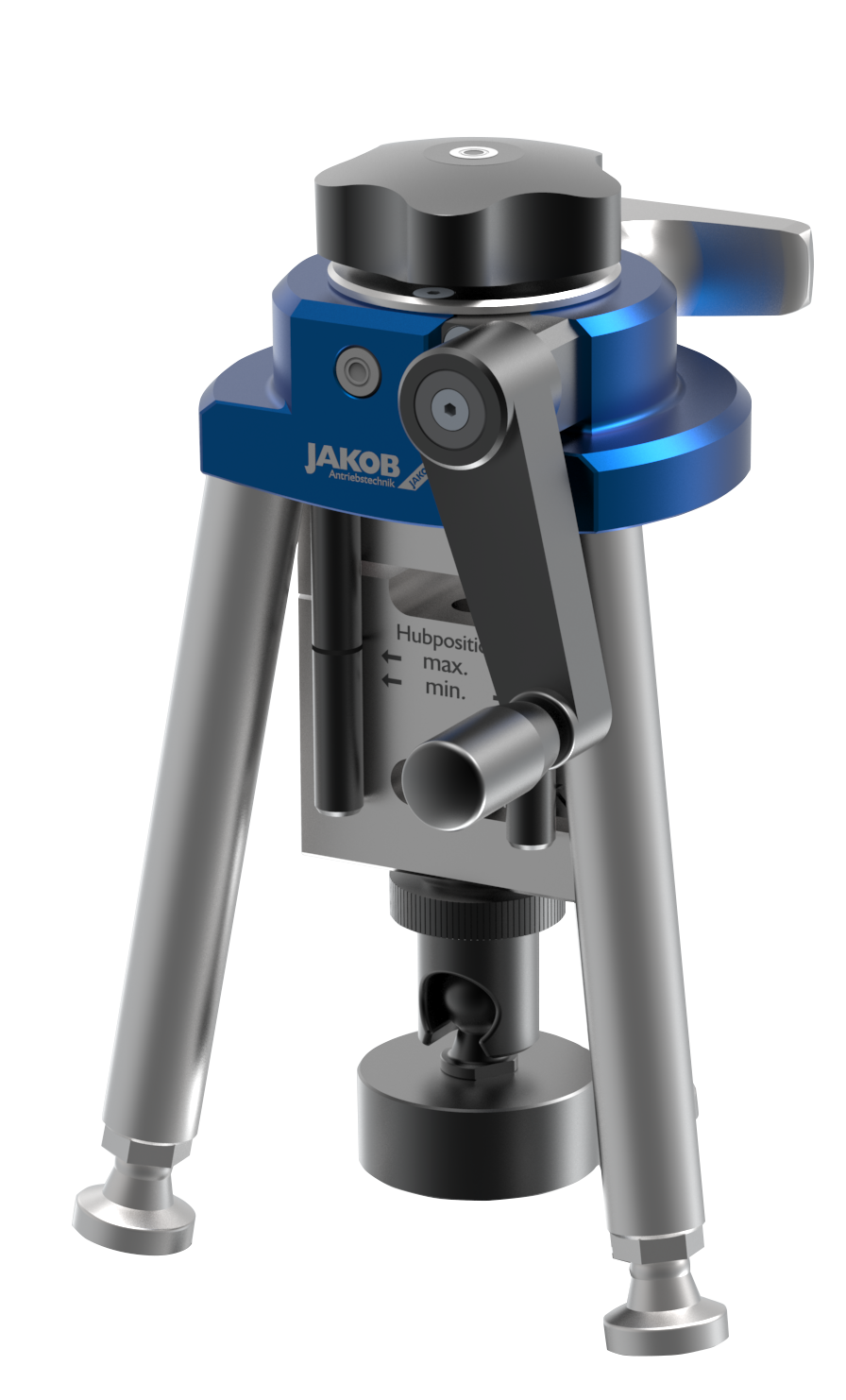

Betontester Typ 'digital'

• Nennkraft von 10 kN.
• Testen der Festigkeit von Beton
• Ablesbar durch App | Auswertung am PC
• Einfache Handhabung durch internes Getriebe
Distanzkupplung Simple-Flex

• bis 6m Baulänge ohne zusätzliche Zwischenlagerung
• keine Ausgleichs-Kupplungselemente nötig
• beidseitig rotationssymetrische Konus-Spannringklemmung oder
optional montagefreundliche Halbschalennabe
• Zwei Rohrgrößen bis Drehmomente von 1000Nm
Profilschienenkupplung - Reihe PKP

• vertikale Linearkupplung für manuelles Spannen
• Aluminiumversion
Datenblatt PKP PDF
Typenblatt PDF
Motorspindelschutzsystem

In spanenden Werkzeugmaschinen wirken bei Werkzeugkollisionen mit hohen
Vorschubgeschwindigkeiten kurzzeitig enorme Stoßkräfte auf die Motorspindeln
ein. Schadenshöhen von mehreren 10.000 Euro für die Instandsetzung der
Werkzeugmaschinen nach einer Kollision sind keine Seltenheit.

Das neue Motorspindelschutzsystem von JAKOB unterbricht bei kollisionsbedingter
Überlast unmittelbar und frühzeitig den Kraftfluss an der Schnittstelle zwischen
Spindelkasten und Motorspindel durch 3D- Auslenken. Dadurch werden die
stoßempfindlichen Komponenten der Motorspindel wirksam vor den hohen
Kraftspitzen der Kollision geschützt.

Das Motorspindelschutzsystem MS³ wurde mit dem MM Award zur AMB 2010
im Bereich Peripherie ausgezeichnet.

Eigenschaften:
• Energieautarkes, passives Wirkprinzip
• Schneller als rein elektronische Prozessüberwachungssysteme
• Hohe Grenzhaftkräfte und Systemsteifigkeit für betriebssicheres Bearbeiten
• Absorption der kinetischen Stoßenergie durch Dämpfer
• Integrierte Abfrage des Auslenkungszustandes für Not-Stop
• Selbsttätige Rückstellung der Motorspindel mit hoher Präzision
• Erhöhung der Maschinenverfügbarkeit
• Anpassbar an alle gängige Motorspindelgeometrien
• Wartungsfrei
PDF Allgemein
Video clip (15.5MB)
PDF Presseartikel
