Klammerflansch-Verbindungselemente

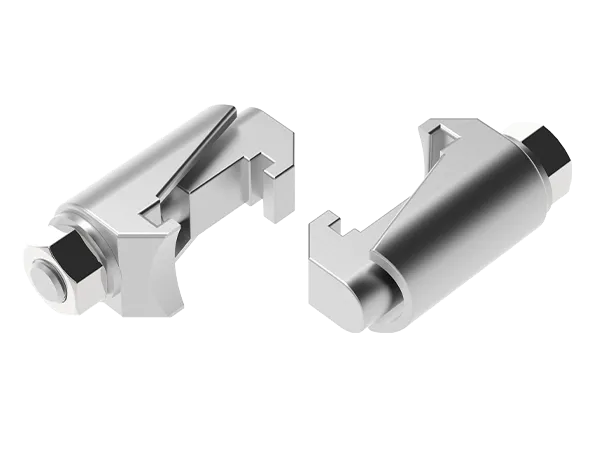

Produktfoto: Eine Metall-Klammerschraube zur Befestigung von ISO-K-Flanschen.

Klammerschraube aus Edelstahl oder verzinktem Stahl

Geeignet für den Einsatz mit O-Ringen und Metalldichtungen
Drehmoment: DN63-250: 12-16Nm ; DN320-630: 20-26 Nm
Temperaturbereich:
Edelstahl: 196°C bis 300°C
Stahl verzinkt: 0°C bis 200°C
nach DIN ISO 2768-mK

Datenblatt

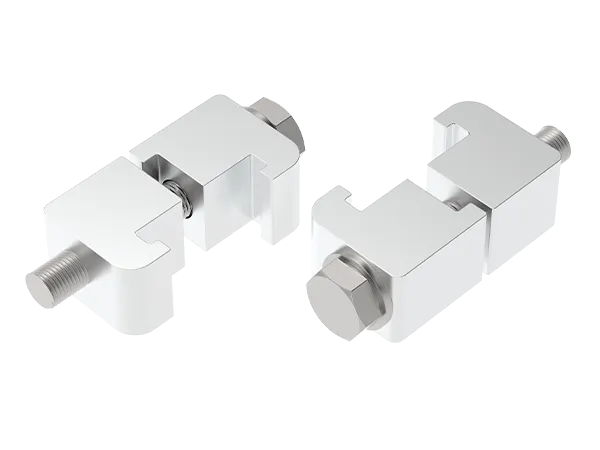

Produktfoto: Eine Aluminium-Klammerschraube zur Befestigung von ISO-K-Flanschen.

Klammerschraube aus Aluminium

Geeignet für den Einsatz mit O-Ringen
Drehmoment: DN63-250: 12-16Nm ; DN320-630: 20-26 Nm
nach DIN ISO 2768-mK

Datenblatt

Produktfoto: Eine Pratze aus Metall mit einer Sechskantmutter zur Befestigung von ISO-K Flanschen.

Klammer-Pratze aus Stahl, Edelstahl oder Aluminium mit Schraube und Beilagscheibe

Stahl verzinkt und Edelstahl: Geeignet für den Einsatz mit O-Ringen und
Metalldichtungen
Aluminium: Geeignet für den Einsatz mit O-Ringen
nach DIN ISO 2768-mK

Datenblatt

Ein Schraubensatz bestehend aus einer Sechskantschraube, einer Mutter und einer Unterlegscheibe.

ISO-K Schraubensatz

nach DIN ISO 2768-mK

Datenblatt

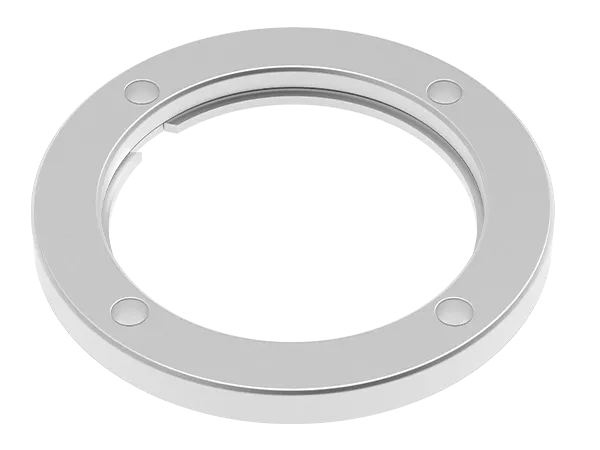

Produktfoto: Ein Überwurfflansch für ISO-K-Vakuumsysteme

Überwurfflansch mit Sprengring

Verzinkter Stahl (1.0037) oder Edelstahl (1.4301)
Befestigung: Schraubensatz ISO-K
nach DIN ISO 2768-mK

Datenblatt
