Sicherheitskupplungen – direkte Antriebe
| zu den Sicherheitskupplungen für indirekte Antriebe » zu den Sonderlösungen » im Kupplungsfinder konfigurieren » | PDF Allgemein - Übersicht PDF Technik - Funktionsprinzip PDF Montagehinweise PDF Übersicht direkt Videoclip |
|

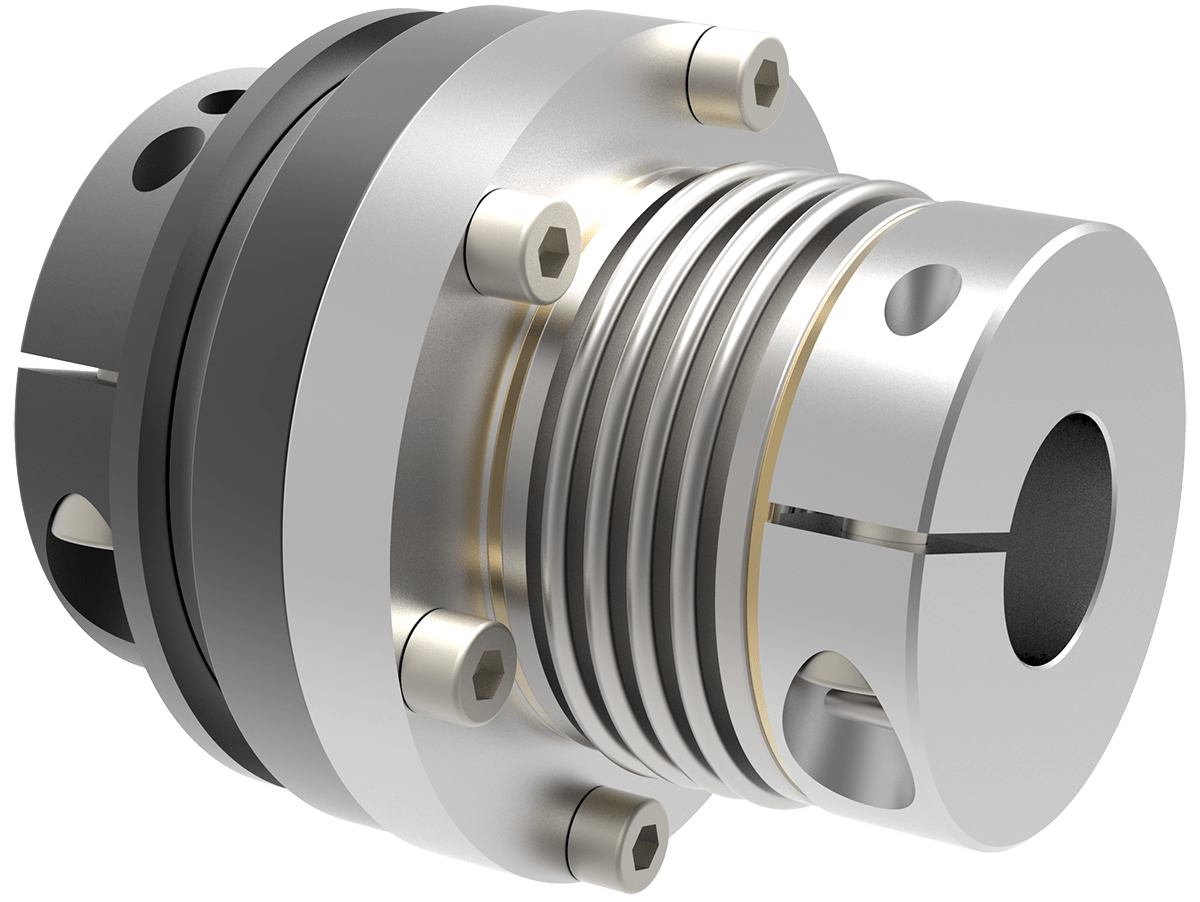

   | SKB-KP - mit Metallbalgkupplungsanbau • mit Klemmringnabe - balgseitig mit EASY-Klemmnabe • montagefreundliche Ausführung • Ausgleich von Wellenversatz - geringe Rückstellkräfte • Drehmomentbereich: 0,5 - 9000 Nm • Wellendurchmesser: D1= 5 - 130 mm / D2= 5 - 120 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Kurzvideo - Schnelle Fakten Anfrageformular > |

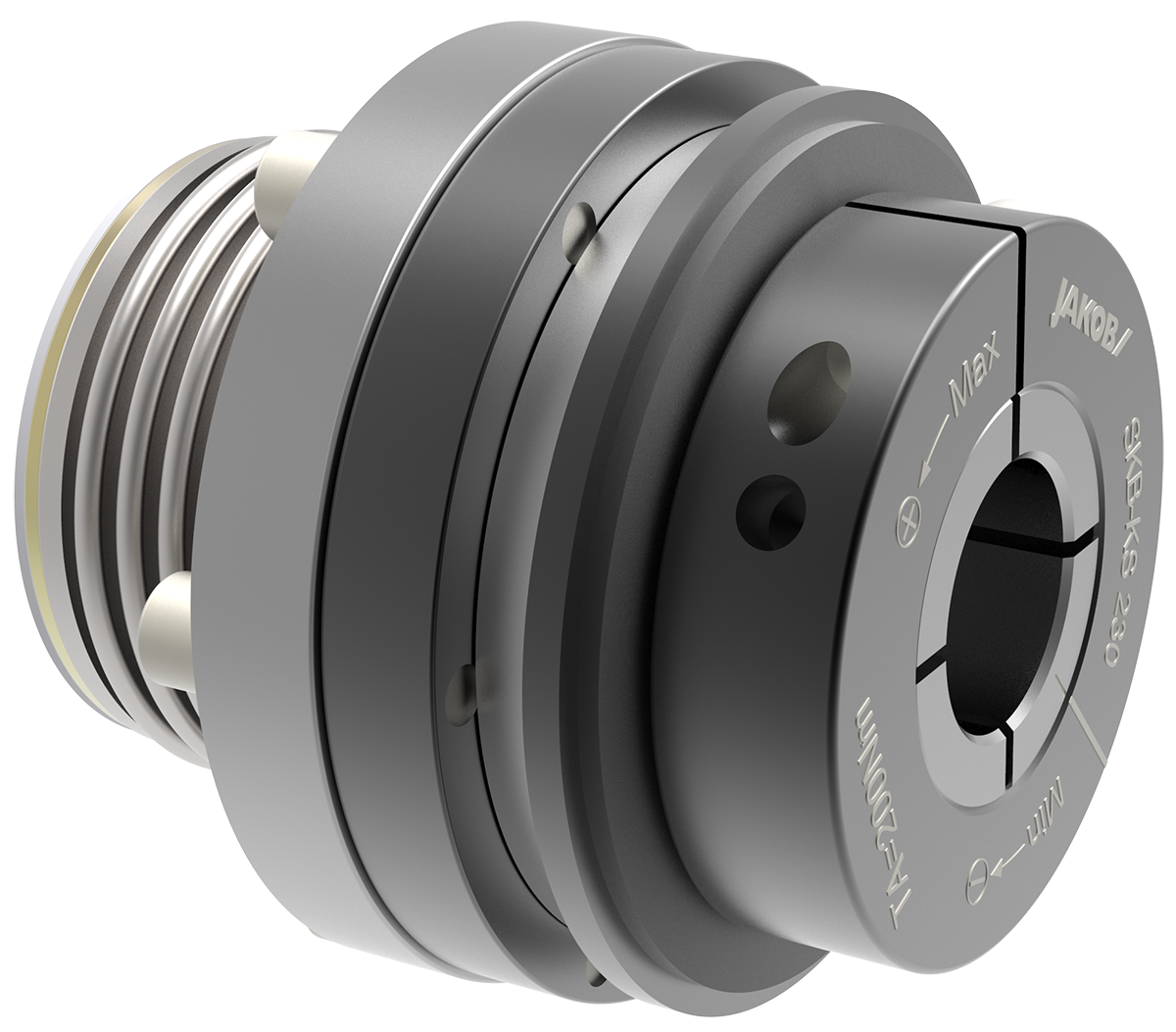

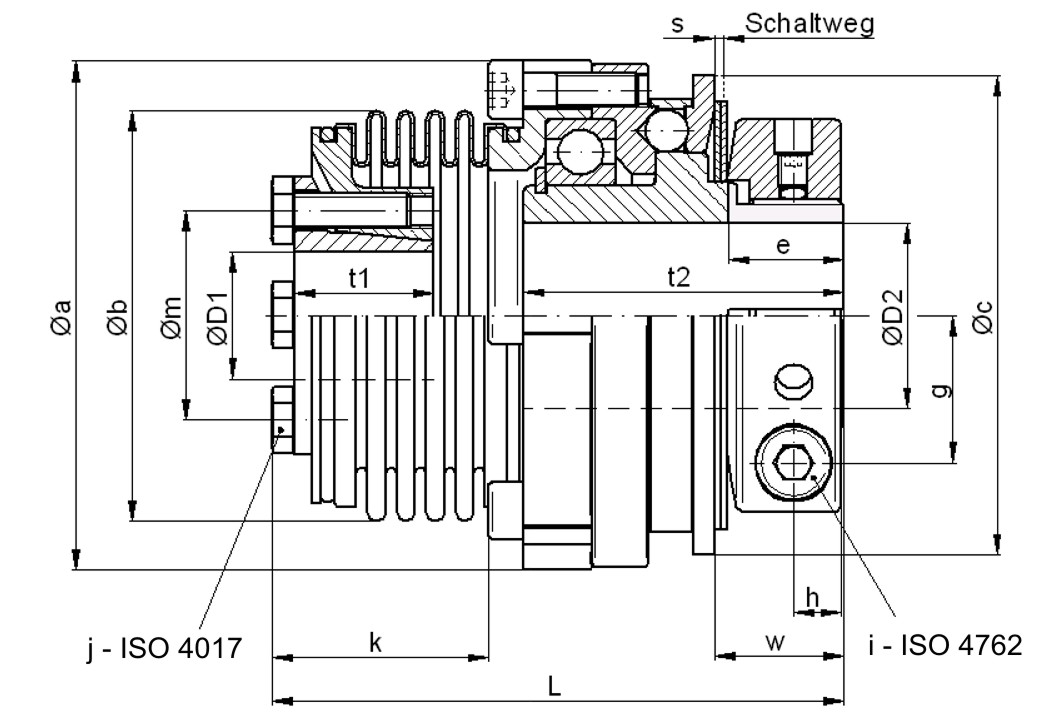

   | SKB-KS - mit Metallbalgkupplungsanbau • mit montagefreundlicher Klemmringnabe • balgseitig mit Konusklemmbuchse für kleine Wellendurchmesser • Ausgleich von Wellenversatz - geringe Rückstellkräfte • Drehmomentbereich: 2 - 2000 Nm • Wellendurchmesser: D1= 6 - 70 mm / D2= 5 - 100 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |
    | SKB-EK - mit Elastomerkupplungsanbau • mit Klemmringnabe - Elastomerkupplung mit Klemmnabe • kompakte Abmessungen - montagefreundlich • Ausgleich von Wellenversatz - steckbar - schwingungsdämpfend • Drehmomentbereich: 0,5 - 2.000 Nm • Wellendurchmesser: D1= 4 - 90 mm / D2= 5 - 100 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |

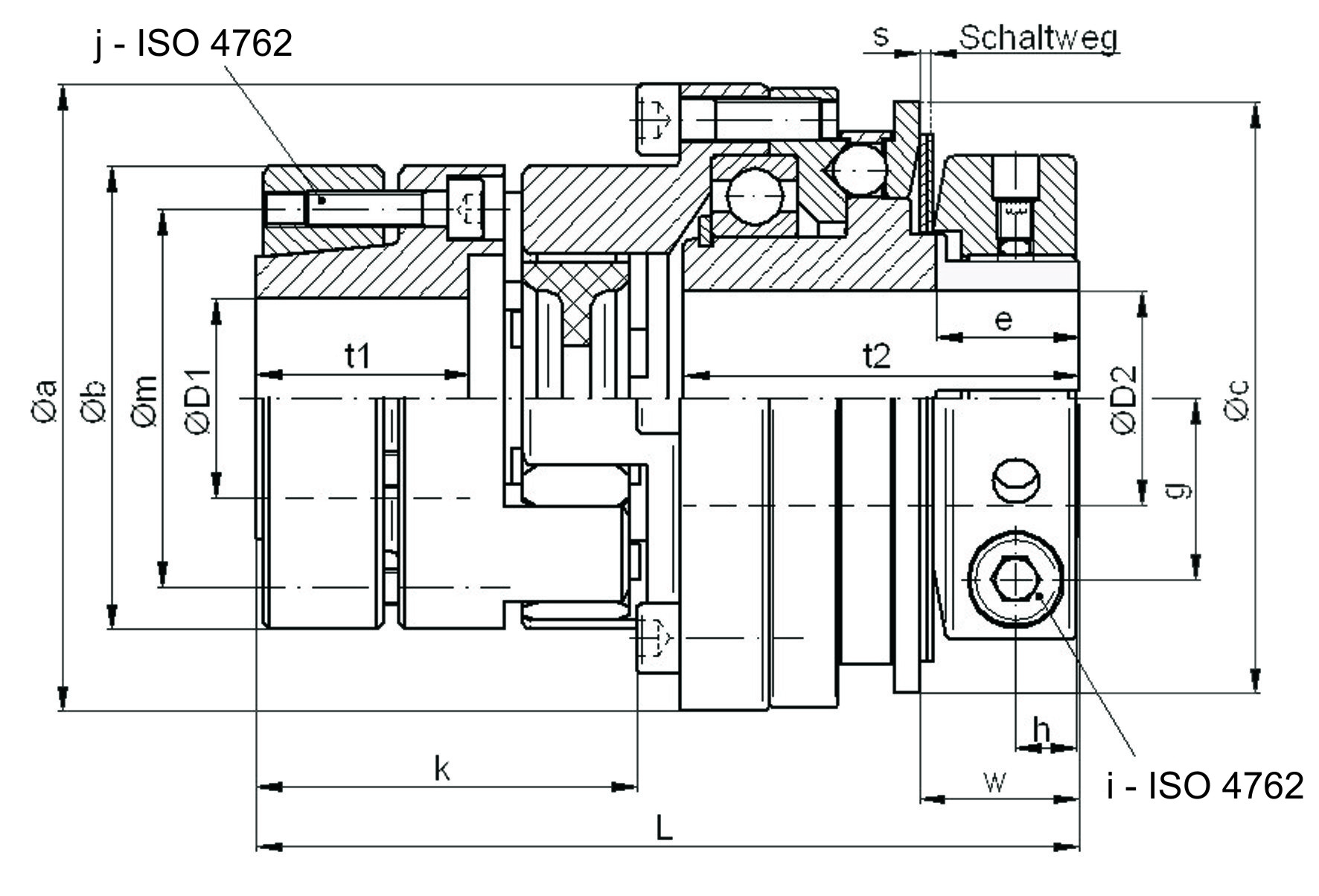

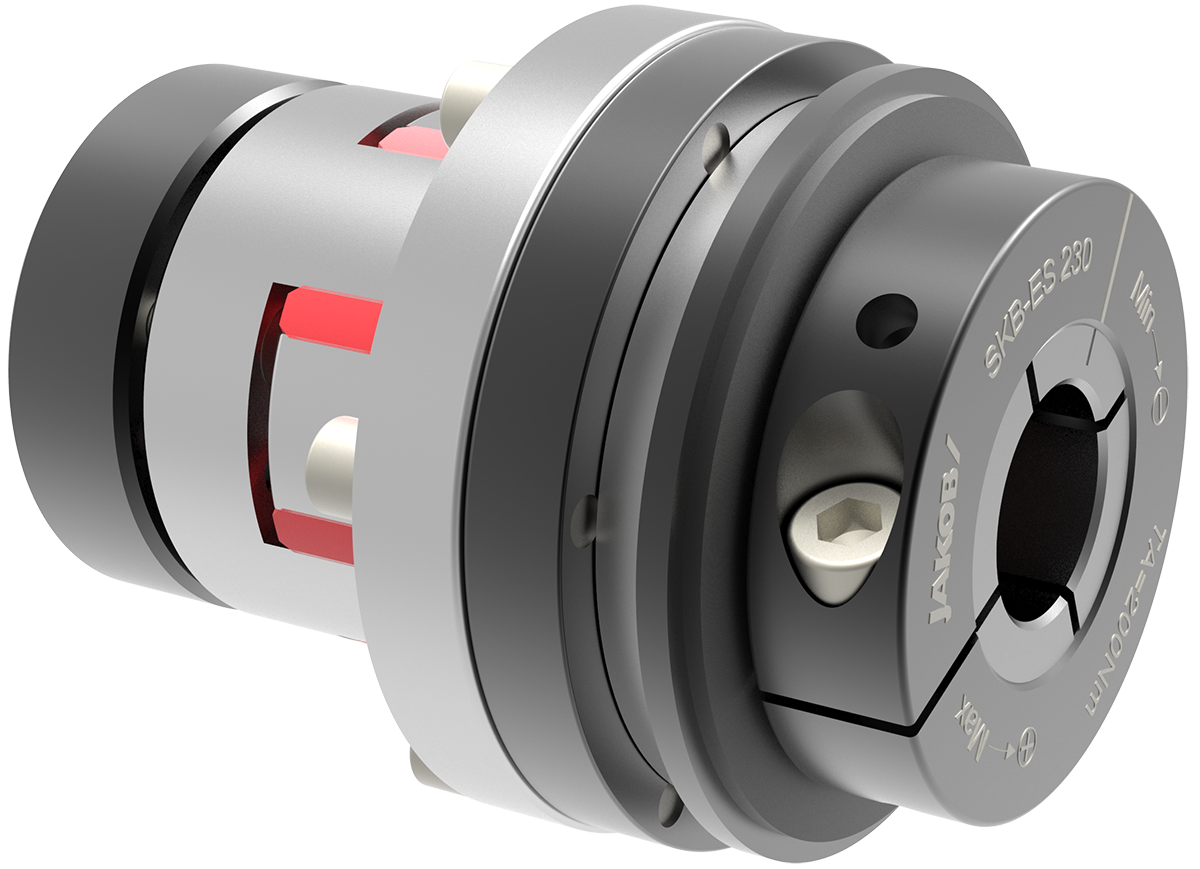

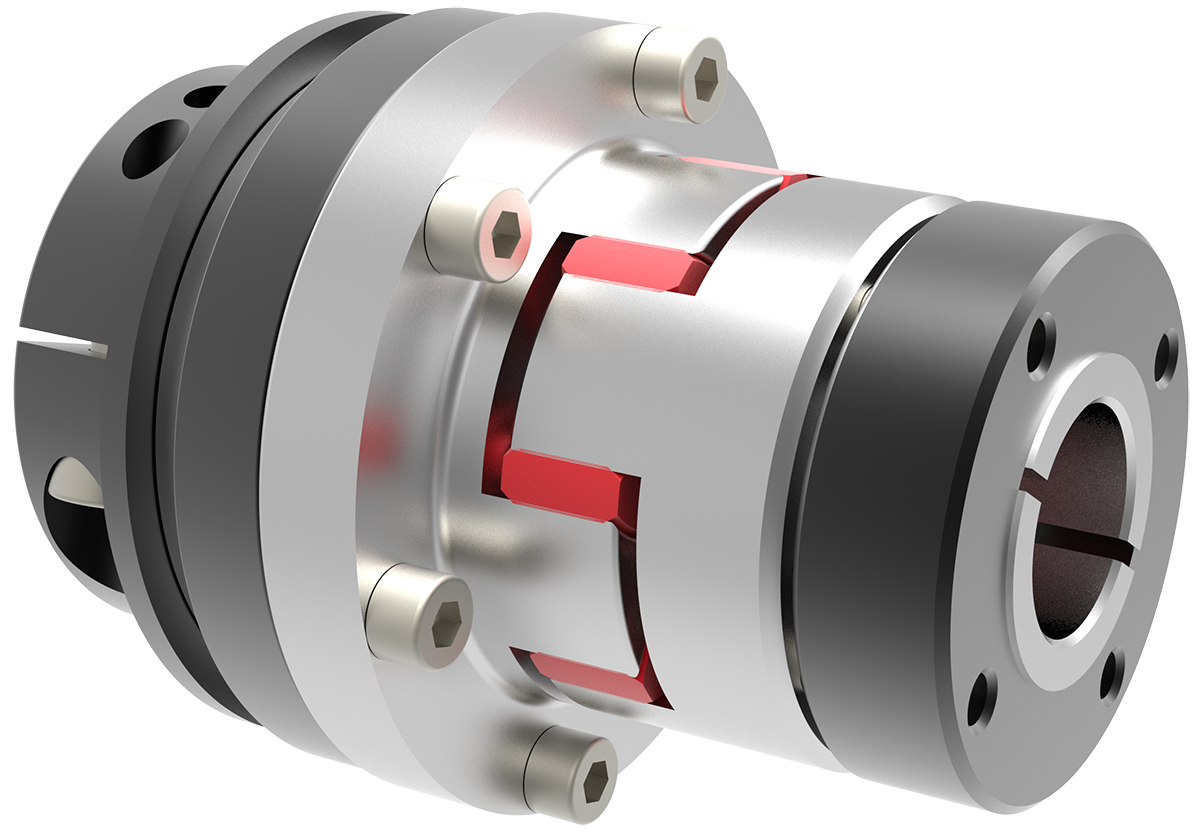

   | SKB-ES - mit Elastomerkupplungsanbau • mit montagefreundlicher Klemmringnabe • Elastomeranbau mit Konus- Spannringnabe für kleine Wellendurchmesser • steckbar, Blindmontage ist möglich • spielfrei, flexibel, robust, schwingungsdämpfend • Drehmomentbereich: 2 - 2000 Nm • Wellendurchmesser: D1= 9 - 85 mm / D2= 6 - 100 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |
   | SKY-KS - mit Metallbalgkupplungsanbau • beidseitig mit Konus- Klemmbuchse • Ausgleich von Wellenversatz - geringe Rückstellkräfte • hohe Wuchtgüte - für kleine Wellendurchmesser • Drehmomentbereich: 2 bis 9000 Nm • Wellendurchmesser: D1= 6 - 130 mm / D2= 5 - 120 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |
   | SKY-ES - mit Elastomerkupplungsanbau • mit Konus- Klemmbuchse - Elastomerkupplung mit Konus-Spannringnabe • für hohe Drehzahlen - gute Wuchtgüte - für kleine Wellendurchmesser • Ausgleich von Wellenversatz - steckbar - schwingungsdämpfend • Drehmomentbereich: 2 - 2.000 Nm • Wellendurchmesser: D1= 9 - 85 mm / D2= 6 - 65 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |
   | SKW-KP - mit Metallbalgkupplungsanbau • mit beidseitiger Passfedernutverbindung • mit integriertem Rillenkugellager für hohe Lagerkräfte • kostengünstige Ausführung • Drehmomentbereich: 2 - 9.000 Nm • Wellendurchmesser: D1= 6 - 140 mm / D2= 6 - 110 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |
   | SKW-EK mit Elastomerkupplungsanbau • mit einfacher Paßfedernutverbindung • Elastomerkupplung mit steckbarer Klemmnabe • spielfrei, flexibel, robust, schwingunsdämpfend • Drehmomentbereich 2 - 2000 Nm • Wellendurchmesser: D1=8 - 90 mm / D2=6 - 90 mm | Datenblatt PDF Typenblatt PDF 3D-step-file Anfrageformular > |
zu den Sicherheitskupplungen für indirekte Antriebe »
zu den Sonderlösungen »
im Kupplungsfinder konfigurieren »
Sicherheitskupplungen für direkte Antriebe
Eigenschaften: koaxialer Antrieb » Welle — Welle
Die Sicherheitskupplungen für direkte Antriebe sind eine Kombination der seit Jahrzehnten bewährten und optimierten JAKOB-Ausrückmechanik mit einem Kupplungselement zum Ausgleich von Fluchtungsfehlern zwischen An- und Abtriebswelle.
Aus einem umfangreichen Programm können diverse Versionen mit Metallbalg- oder Elastomerkupplung ausgewählt werden. Während das spezifische Hauptmerkmal des Metallbalgs die sehr hohe Torsionssteifigkeit bei niedrigen Rückstellkräften ist, sind die Elastomerkupplungen durch ihre Robustheit, vorzügliche Dämpfungseigenschaften und die Möglichkeit der Steckmontage gekennzeichnet.
