Sicherheitskupplungen für direkte Antriebe
- drehmomentbegrenzend
- Ausrückmoment einstellbar
- Schaltweg bei Ausrücken – mittels Näherungs- oder Endschalter überwachbar
- versatzausgleichend
- mit torsionssteifem Metallbalg- oder
schwingungsdämpfendem Elastomerkupplungsanbau - robuste Rillenkugellager
- kraft- oder formschlüssige Wellenanbindung
- spielfrei
- Drehmomente bis 9.000 Nm
- winkelsynchrone Wiedereinrastung nach 360°
- weitere Funktionsweisen optional / auf Anfrage, z.B. andere Rastwinkel oder Freischaltmechanik

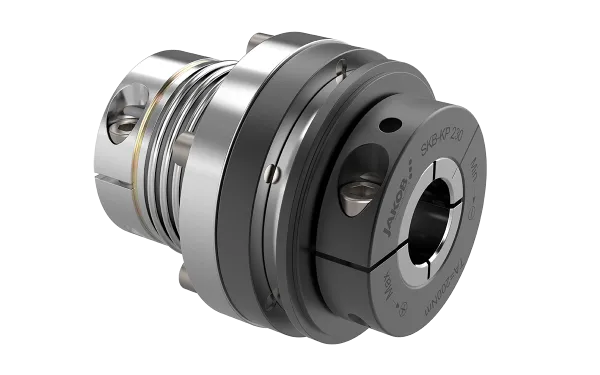

SKB-KP - mit Metallbalgkupplungsanbau und Klemmnaben
- mit Klemmringnabe – balgseitig mit EASY-Klemmnabe
- spielfrei – montagefreundlich
- mit Rillenkugellager – robust
- versatzausgleichend – torsionssteif – geringe Rückstellkräfte
- Temperaturbereich: -30°C bis +200°C
- Drehmomentbereich: 0,3 – 9.000 Nm
- Wellendurchmesser: D1: 5 – 130 mm / D2: 6 – 120 mm

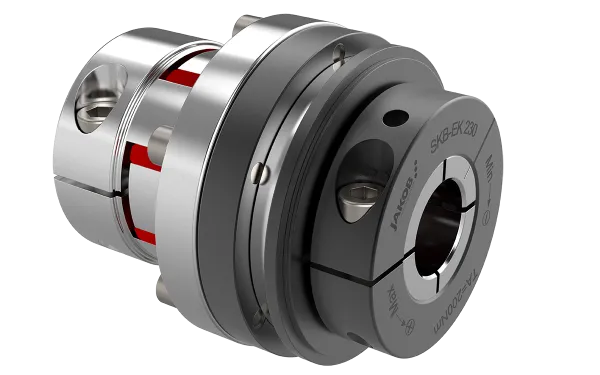

SKB-EK - mit Elastomerkupplungsanbau und Klemmnaben
- mit Klemmringnabe – elastomerseitig mit Klemmnabe
- spielfrei – montagefreundlich
- mit Rillenkugellager – robust
- versatzausgleichend – schwingungsdämpfend – steckbar
- Temperaturbereich: -30°C bis +90°C
- Drehmomentbereich: 0,3 – 2.000 Nm
- Wellendurchmesser: D1: 5 – 90 mm / D2: 6 – 100 mm

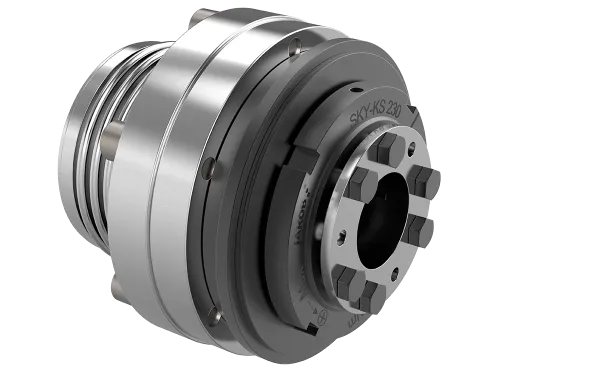

SKY-KS - mit Metallbalgkupplungsanbau und Konus-Klemmnaben
- beidseitig mit Konus-Klemmnaben
- spielfrei – hohe Drehzahlen
- mit Rillenkugellager – robust
- versatzausgleichend – torsionssteif – geringe Rückstellkräfte
- Temperaturbereich: -30°C bis +150°C
- Drehmomentbereich: 2 – 2.000 Nm,
höhere Drehmomente auf Anfrage möglich - Wellendurchmesser: D1: 6 – 70 mm / D2: 5 – 65 mm
Benötigen Sie Hilfe bei der Auswahl?
Mit dem Kupplungsfinder von JAKOB Antriebstechnik finden Sie mit Hilfe weniger Fragen und Einstellungen die richtige Kupplung aus unserem Lieferprogramm.
SKY-ES - mit Elastomerkupplungsanbau und Konus-Klemmnaben
- mit Konus-Klemmnabe – elastomerseitig mit Konus-Klemmringnabe
- spielfrei – hohe Drehzahlen
- mit Rillenkugellager – robust
- versatzausgleichend – schwingungsdämpfend – steckbar
- Temperaturbereich: -30°C bis +90°C
- Drehmomentbereich: 2 – 2.000 Nm
- Wellendurchmesser: D1: 9 – 85 mm / D2: 5 – 65 mm

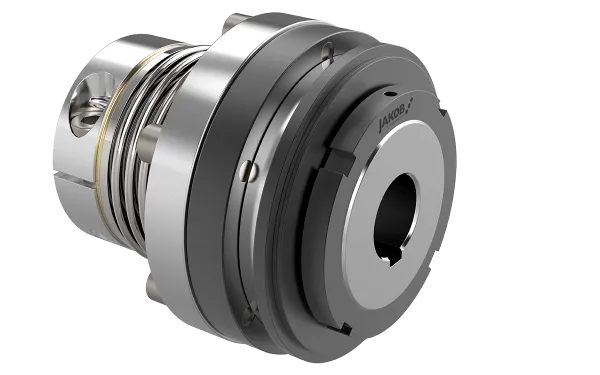

SKW-KP - mit Metallbalgkupplungsanbau und Passfedernutverbindung
- mit Passfedernutverbindung – balgseitig mit EASY-Klemmnabe
- kostengünstige Ausführung
- spielfrei – montagefreundlich
- mit Rillenkugellager – robust
- versatzausgleichend – torsionssteif – geringe Rückstellkräfte
- Temperaturbereich: -30°C bis +150°C
- Drehmomentbereich: 2 – 9.000 Nm
- Wellendurchmesser: D1: 6 – 140 mm / D2: 6 – 110 mm
SKW-EK mit Elastomerkupplungsanbau und Passfedernutverbindung
- mit Passfedernutverbindung – elastomerseitig mit Klemmnabe
- spielfrei – montagefreundlich
- mit Rillenkugellager – robust
- versatzausgleichend – schwingungsdämpfend – steckbar
- Temperaturbereich: -30°C bis +90°C
- Drehmomentbereich 2 – 2.000 Nm
- Wellendurchmesser: D1: 7 – 90 mm / D2: 6 – 90 mm
