EKM
• beidseitig mit radialer Klemmnabe
• kostengünstige, kompakte Standardbaureihe
• steckbar, spielfrei und schwingungsdämpfend
• Drehmomentbereich: 8 - 2.000 Nm
• Wellendurchmesser: 8 - 90 mm
zur Edelstahlversion EKM-VA »
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>
ESM-A
• beidseitig mit Konus-Spannringnabe
• rotationssymetrischer Aufbau - hohe Drehzahlen
• steckbar, spielfrei und schwingungsdämpfend
• Drehmomentbereich: 10 - 2.000 Nm
• Wellendurchmesser: 6 - 85 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>
EKH mit Halbschalennabe
• montagefreundliche Klemmnabe in Halbschalenausführung
• kombinierbar mit EKM-Nabe oder ESM-A Nabe
• montierbar ohne Demontage des Motors
• Drehmomentbereich: 15 - 2.000 Nm
• Wellendurchmesser: 8 - 100 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
EKS mit Spreizkonus
• Spreizkonusnabe - radiale Klemmnabe
• sehr kurze Baulänge durch integrierten, kompakten Anbau an Hohlwelle
• 7 Baugrößen von 8 - 600 Nm
• steckbar, spielfrei, schwingungsdämpfend
• variabler Konuszapfendurchmesser


Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>
zu den Sonderlösungen »
im Kupplungsfinder konfigurieren »

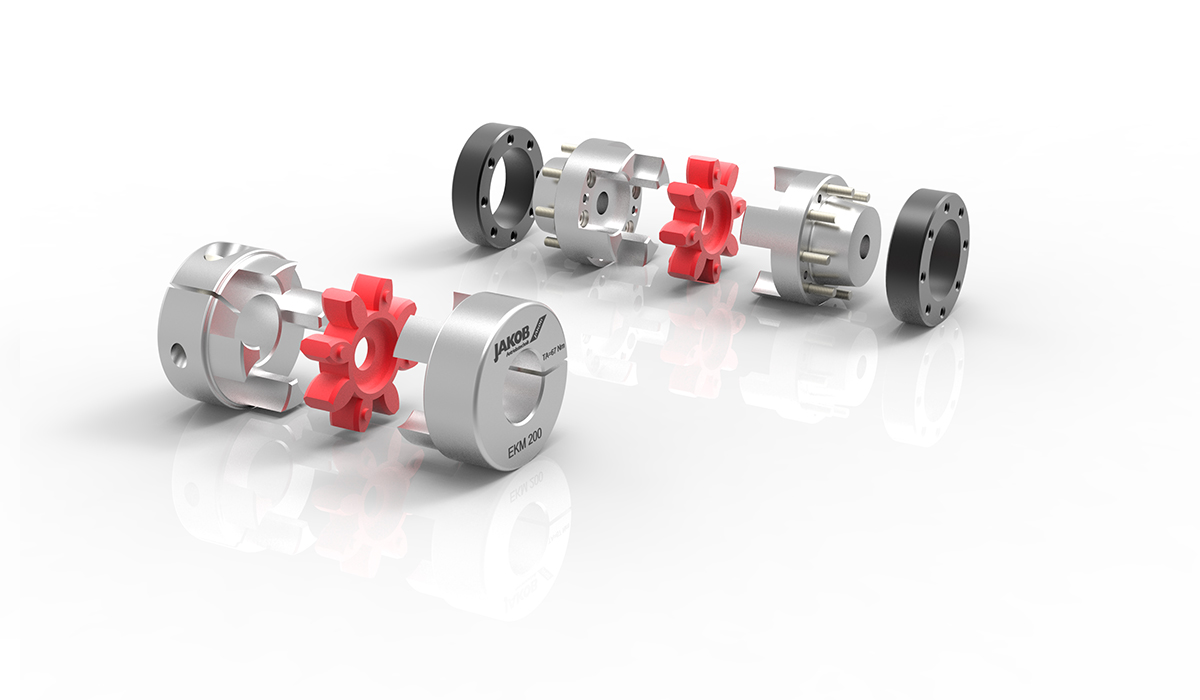

Elastomerkupplungen – Klauenkupplungen

Elastomerkupplungen sind steckbare, spielfreie und flexible Wellenkupplungen für kleine bis mittlere Drehmomente.

Als Verbindungs- und Ausgleichselement dient ein Kunststoffstern mit evolventenförmigen Zähnen und hoher Shorehärte. Dieser wird formschlüssig, mit leichter Vorspannung in zwei hochpräzise gefertigte Naben mit klauenförmigen Nocken eingesetzt. Der elastische Kupplungsstern kann geringfügige Wellenversätze ausgleichen, ist elektrisch isolierend und weist ein gutes schwingungsdämpfendes Verhalten au

Es stehen mehrere Standardvarianten mit spielfreier, kraftschlüssiger Welle-Nabe-Verbindung zur Auswahl, welche auch ohne zusätzliche Passfeder eine sichere Drehmomentübertragung gewährleisten.
