Metallbalgkupplungen

zu den Sonderlösungen »
zu den Edelstahlbaureihen »
im Kupplungsfinder konfigurieren »
bei Cadenas konfigurieren »
PDF Allgemein, Auslegung, Montagehinweise
PDF Einbau- und Montagehinweise
PDF Technik

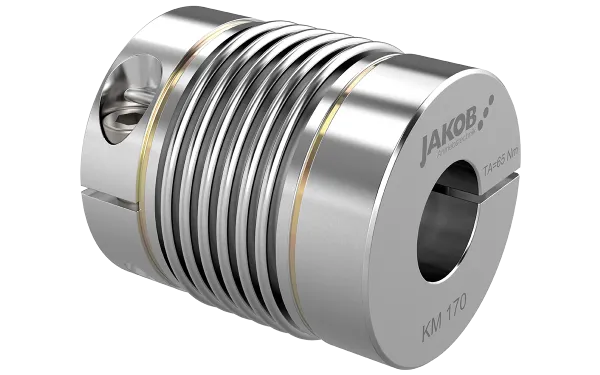

KM
• beidseitig montagefreundliche Easy-Klemmnabe
• 6-welliger Balg - kostengünstige Standardbaureihe
• Drehmomentbereich: 20 - 1.300 Nm
• Wellendurchmesser: 8 - 85 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

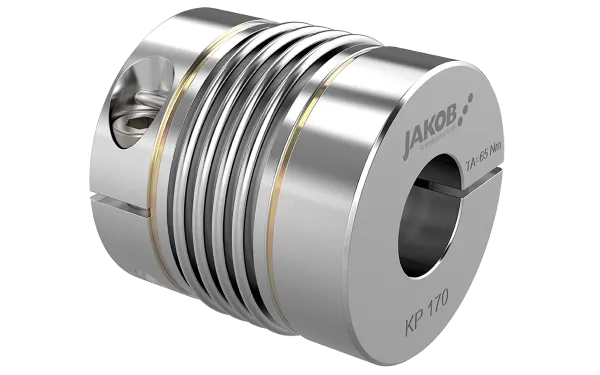

KP
• beidseitig montagefreundliche Easy-Klemmnabe
• 4-welliger Balg - kurze Baulänge - hohe Torsionssteife
• Drehmomentbereich: 25 - 900 Nm
• Wellendurchmesser: 10 - 75 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

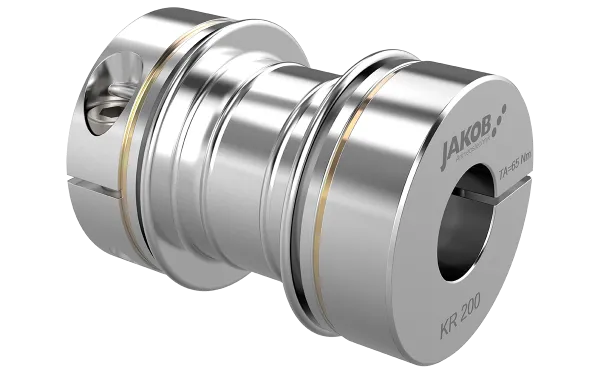

KR
• beidseitig montagefreundliche Easy-Klemmnabe
• gerader Balg - größere Baulänge
• geringe Rückstellkräfte — hohe Torsionssteife
• Drehmomentbereich: 25 - 1.500 Nm
• Wellendurchmesser: 8 - 85 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

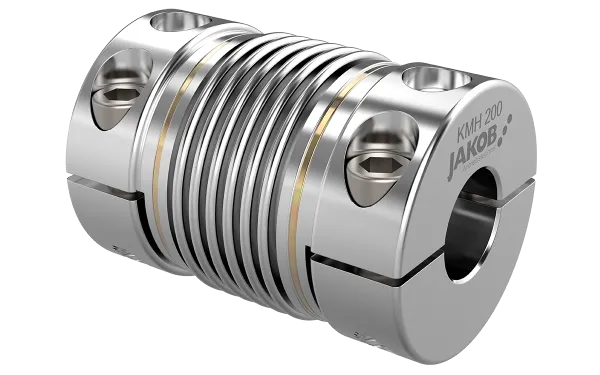

KPH /KMH /KRH
• beidseitig montagefreundliche Klemmnaben in Halbschalenausführung
• rostfreie Ausführung - variable Baulängen
• Drehmomentbereich: 10 - 900 Nm
• Wellendurchmesser: 6 - 55 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >
KG
• beidseitig montagefreundliche Easy-Klemmnabe
• Stahlnabe / geschweißte Ausführung bis 300° C
• 2-, 4- bzw. 6-welliger Balg - kurze Baulänge - hohe Torsionssteife
• Drehmomentbereich: 40 - 3.000 Nm
• Wellendurchmesser: 12 - 100 mm
zur Edelstahlversion KG-VA »
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>

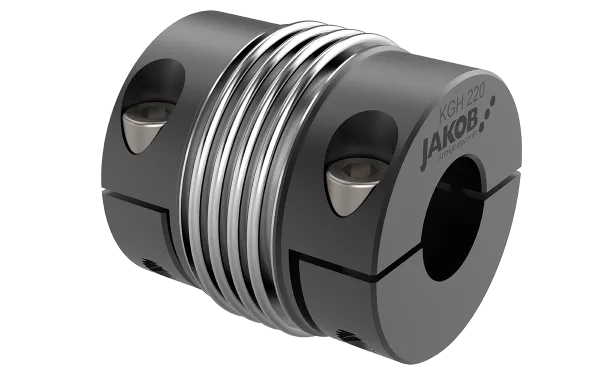

KGH
• beidseitig montagefreundliche Klemmnaben in Halbschalenausführung
• Stahlnabe / geschweißte Ausführung bis 350° C
• variable Baulänge - 2-, 4- bzw. 6- welliger Balg
• Drehmomentbereich: 20 - 1800 Nm
• Wellendurchmesser: 8 - 85 mm
zur Edelstahlversion KGH-VA »
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>

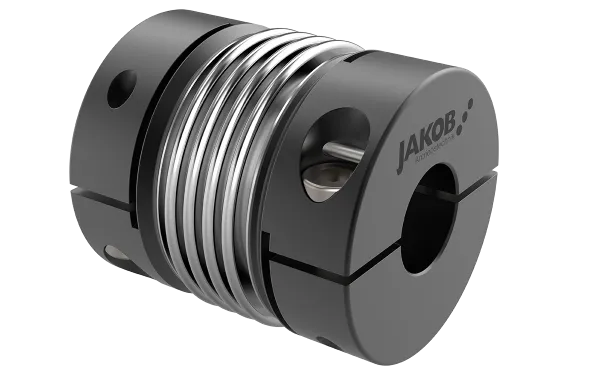

KG-HS
• High-Speed-Version für höchste
Betriebsdrehzahlen
• Rotationssymmetrische Klemmnabe für
optimale Wuchtgüte
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >

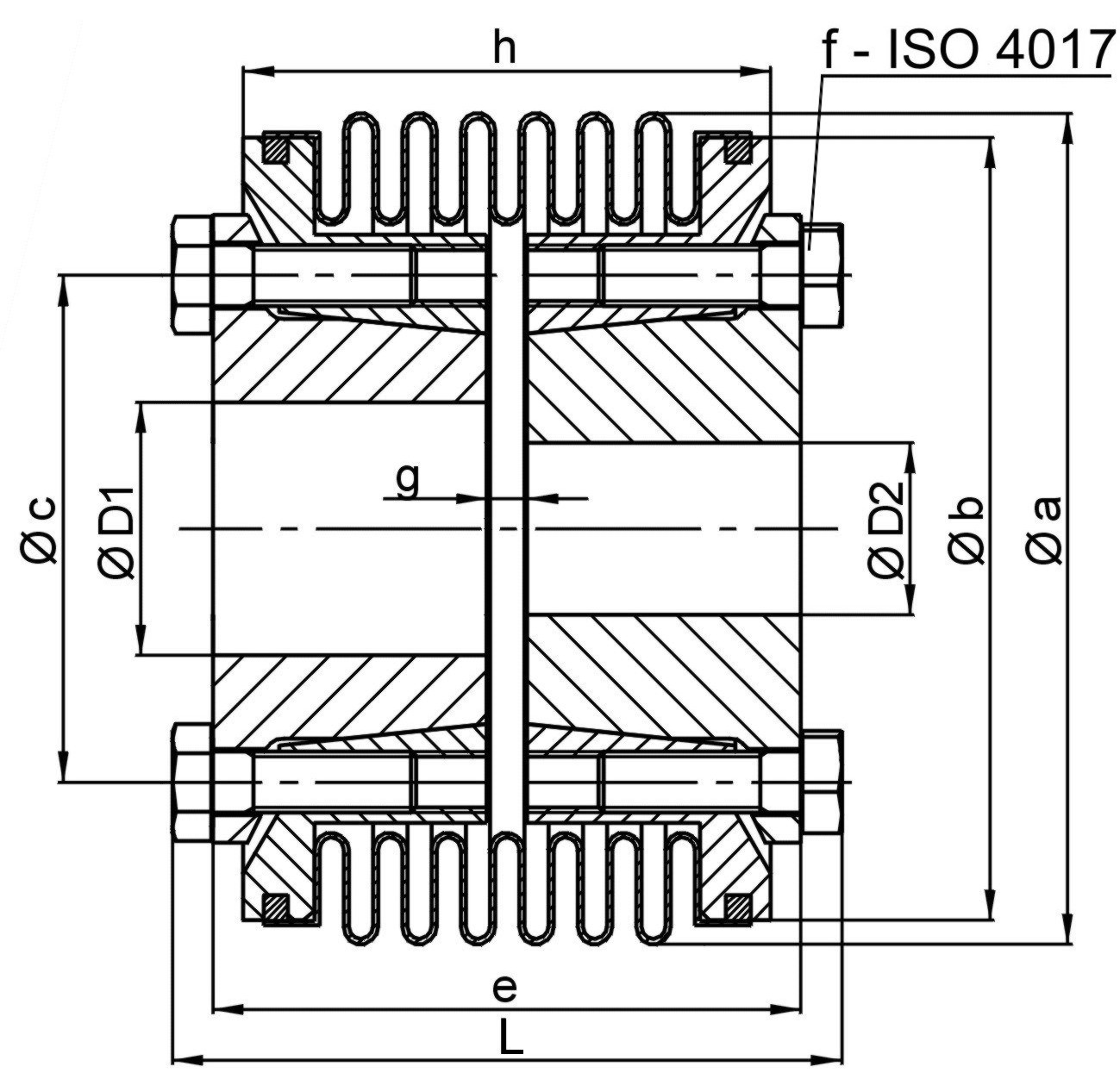

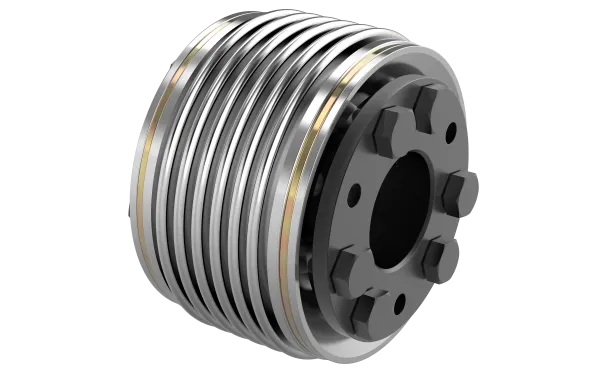

KSD
• beidseitig mit Konus-Klemmnabe
• 6-welliger Balg - kostengünstige Standardbaureihe
• Drehmomentbereich: 10 - 4.000 Nm
• Wellendurchmesser; 6 - 102 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

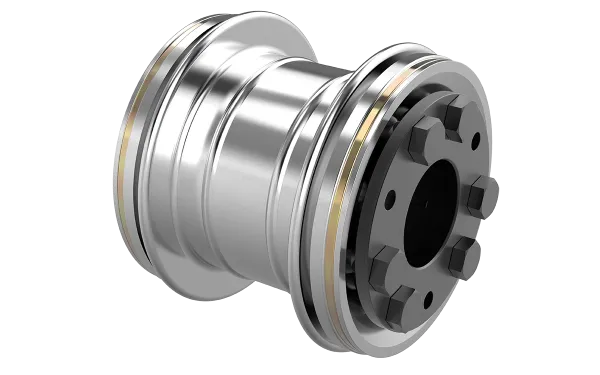

KSS
• beidseitig mit Konus-Klemmnabe
• gerader Balg - größere Baulänge
• Drehmomentbereich: 25 - 2.500 Nm
• Wellendurchmesser: 10 - 102 mm
• geringe Rückstellkräfte — hohe Torsionssteife
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>

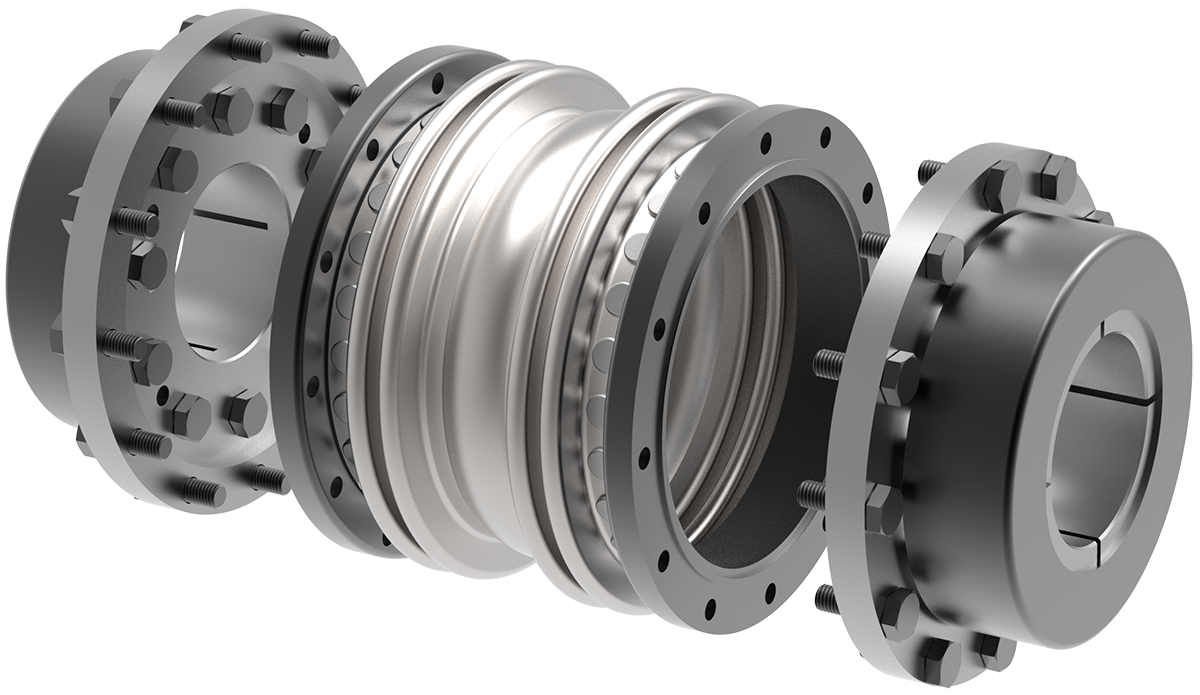

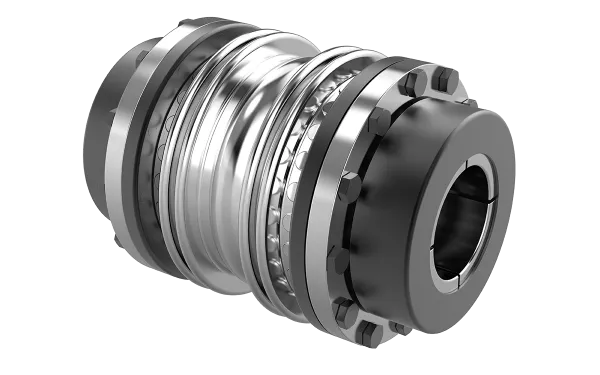

KXL
• Drehmomentbereich: 4.000 - 70.000 Nm
• 3-teilige Bauweise - einfache Montage
• Flanschnabe oder Konusspannringnabe
• Wellendurchmesser: 60 - 220 mm
• spielfreie, exakte Drehmomentübertragung - hohe Torsionssteife
• geringe Massenträgheitsmomente
• große zulässige Wellenversätze
Datenblatt PDF
Typenblatt PDF
3D-step-files
Anfrageformular >

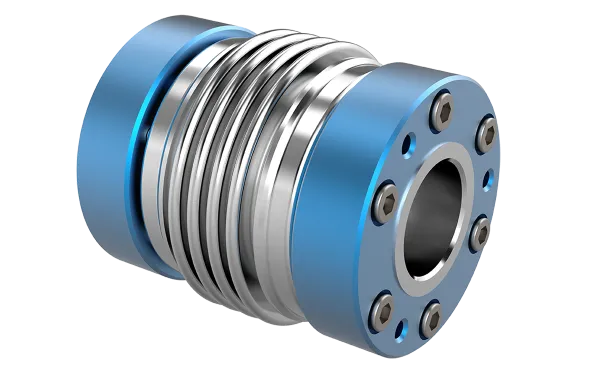

KHS
• beidseitig mit Konus-Spannringnabe aus Aluminium
• ´´high- speed- Version´´ für Drehzahlen bis 57.000 min-1
• niedriges Massenträgheitsmoment - hohe Wuchtgüte
• Drehmomentbereich: 25 - 700 Nm
• Wellendurchmesser: 6 - 60 mm
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>

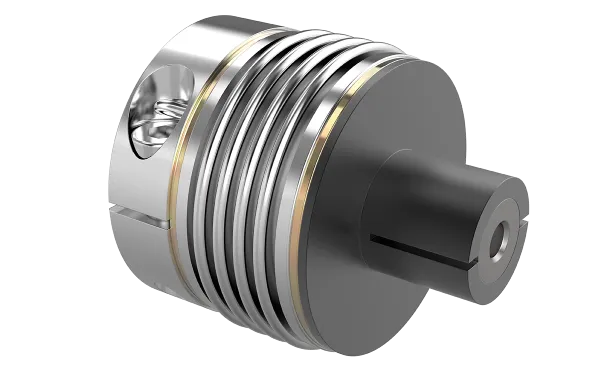

KPS
• Spreizkonus für integrierten Anbau an Hohlwelle
• 4-welliger Balg - kurze Baulänge
• Drehmomentbereich: 2 - 600 Nm
• Wellendurchmesser: D1: 3 - 68 mm / D2: 8 - 48 mm
• interner Axialanschlag für Einschiebemontage
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator>

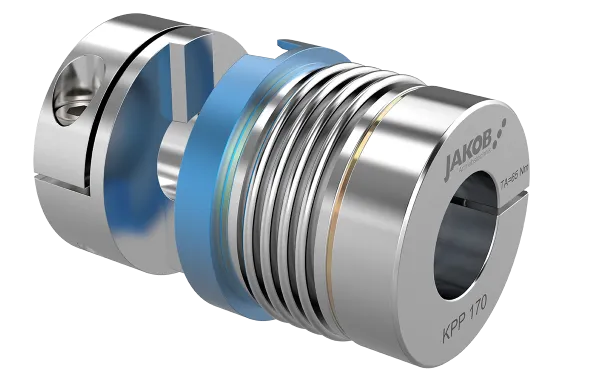

KPP
• Nabenvariante mit spielfreiem Steckprinzip
• Blindmontage (steckbar) möglich
• Drehmomentbereich: 10 - 600 Nm
• Wellendurchmesser: 6 - 70 mm
• robuste Ganzmetallausführung
• hohe Betriebssicherheit - bis 200° C
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

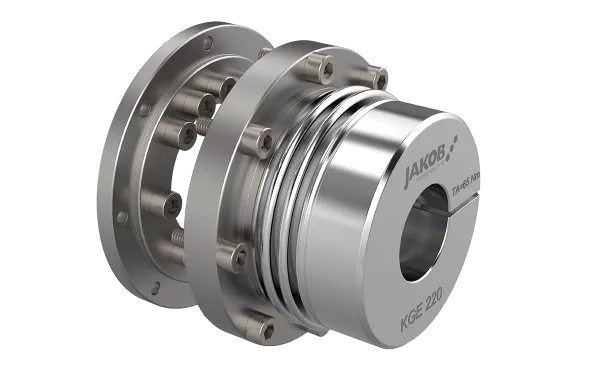

KGE
• für standardisierten Flanschanschluß DIN - EN - ISO 9409 - 1
• zweiteiliger Anschlußflansch • kompakte Abmessungen
• Drehmomentbereich: 40 - 2000 Nm
• Wellendurchmesser: 12 - 90 mm
• abtriebsseitig mit montagefreundlicher EASY- Klemmnabe
Datenblatt PDF
Typenblatt PDF
Nabentypen
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

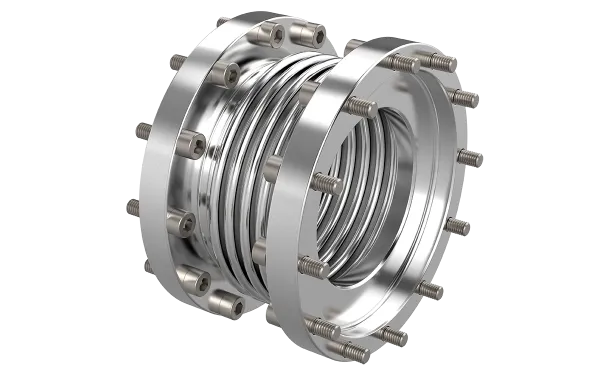

KE
• beidseitig mit Flanschnabe für variablen Anbau
• 2 - 4 - 6 - welliger Metallbalg
• hohe Betriebsdrehzahlen / rotationssymetrisches Design
• Kundenspezifische Flanschausführungen auf Anfrage möglich
Datenblatt PDF
Typenblatt PDF
3D-step-file
Anfrageformular >
zum Cadenas Konfigurator >

zu den Sonderlösungen »
zu den Edelstahlbaureihen »
im Kupplungsfinder konfigurieren »

Metallbalgkupplungen

Servokupplungen sind Ausgleichskupplungen zur spielfreien, winkelgetreuen Übertragung von Drehmomenten mit einer möglichst hohen Torsionssteifigkeit und einem möglichst niedrigen Massenträgheitsmoment. Gemäß diesem Anspruch können JAKOB Metallbalgkupplungen als Ideallösung betrachtet werden. Sie haben sich bereits seit über 50 Jahren in zahlreichen Servoantrieben bewährt. Auch die Elastomerkupplungen mit einem flexiblen Polyurethanstern können aufgrund ihrer spezifischen Vorteile für viele Anwendungen eine sinnvolle Alternative sein.

Metallbalgkupplungen sind hochflexible Ganzmetallkupplungen mit hoher Torsionssteife und minimalen Massenträgheitsmomenten. Es stehen Konus- und Klemmverbindungen, sowie verschiedene Metallbalgformen für die unterschiedlichsten Einsatzfälle zur Verfügung. Allen JAKOB Servokupplungen gemeinsam ist die absolute Spielfreiheit (auch Welle-Nabe-Verbindung) und die Flexibilität zum Ausgleich von Wellenversatz. Aufgrund der jeweiligen Alleinstellungsmerkmale der einzelnen Baureihen wird es dem Konstrukteur immer gelingen eine optimale Lösung aus dem umfangreichen JAKOB Kupplungsprogramm zu finden. Die Einsatzgebiete reichen von hochdynamischen Vorschubachsen von Werkzeugmaschinen bis zu anspruchsvollen Antrieben im allgemeinen Maschinenbau.
